 ✔ 설계 주안점

입 · 출고장의 구조를 H-Beam 구조에서 Channel과 Pipe 구조로 설계하여 건축법 준수의 법정 근거를 마련함

복4층 구조 설계하고 층별 오픈 면적을 50% 이상 확보하여 건축 면적의 최소화를 도모

복4층 Hanger와 전면 건물과의 일정 거리 이격 거리 처리로 내부 공기 순환 및 가시화을 확보

설비의 공용성 및 이용율 제고

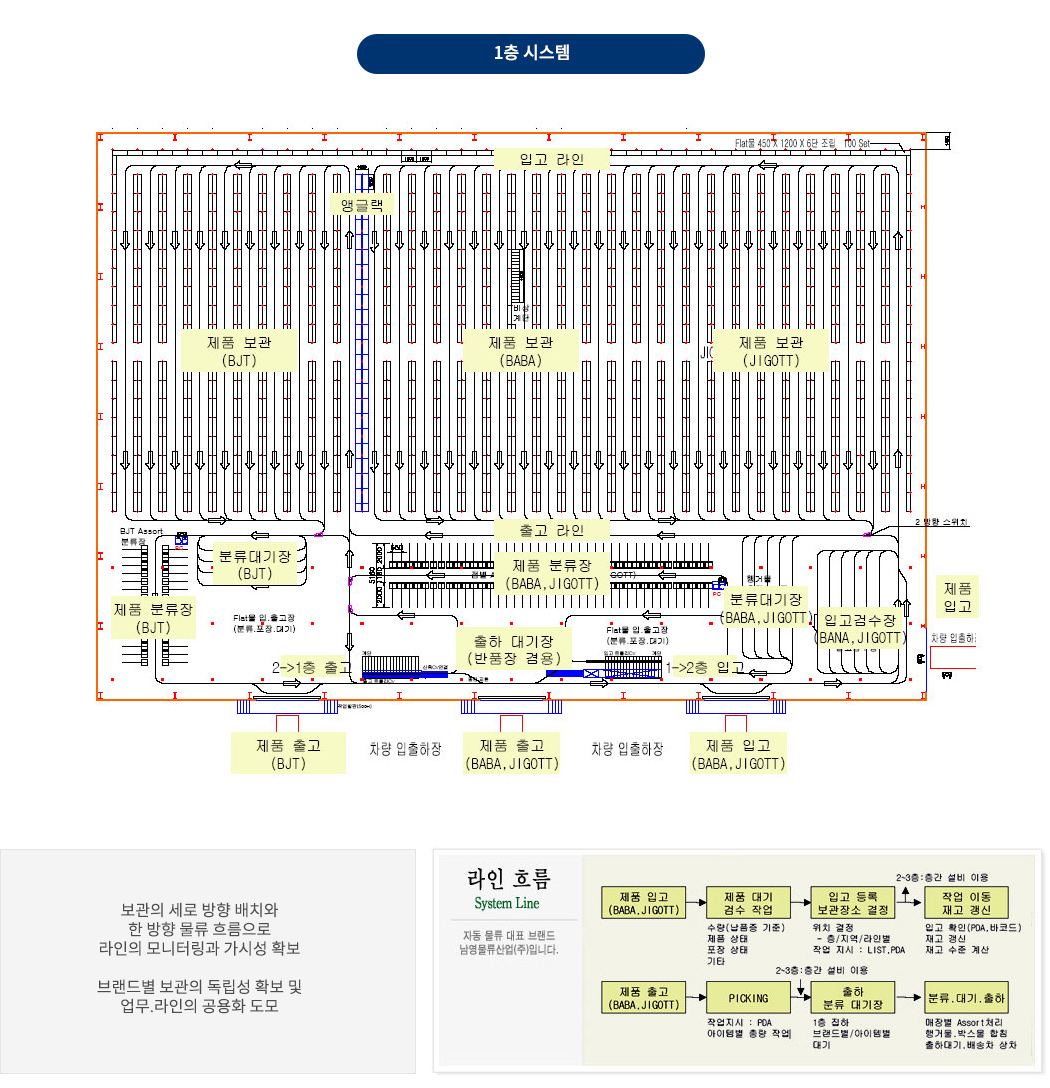

1층 시스템

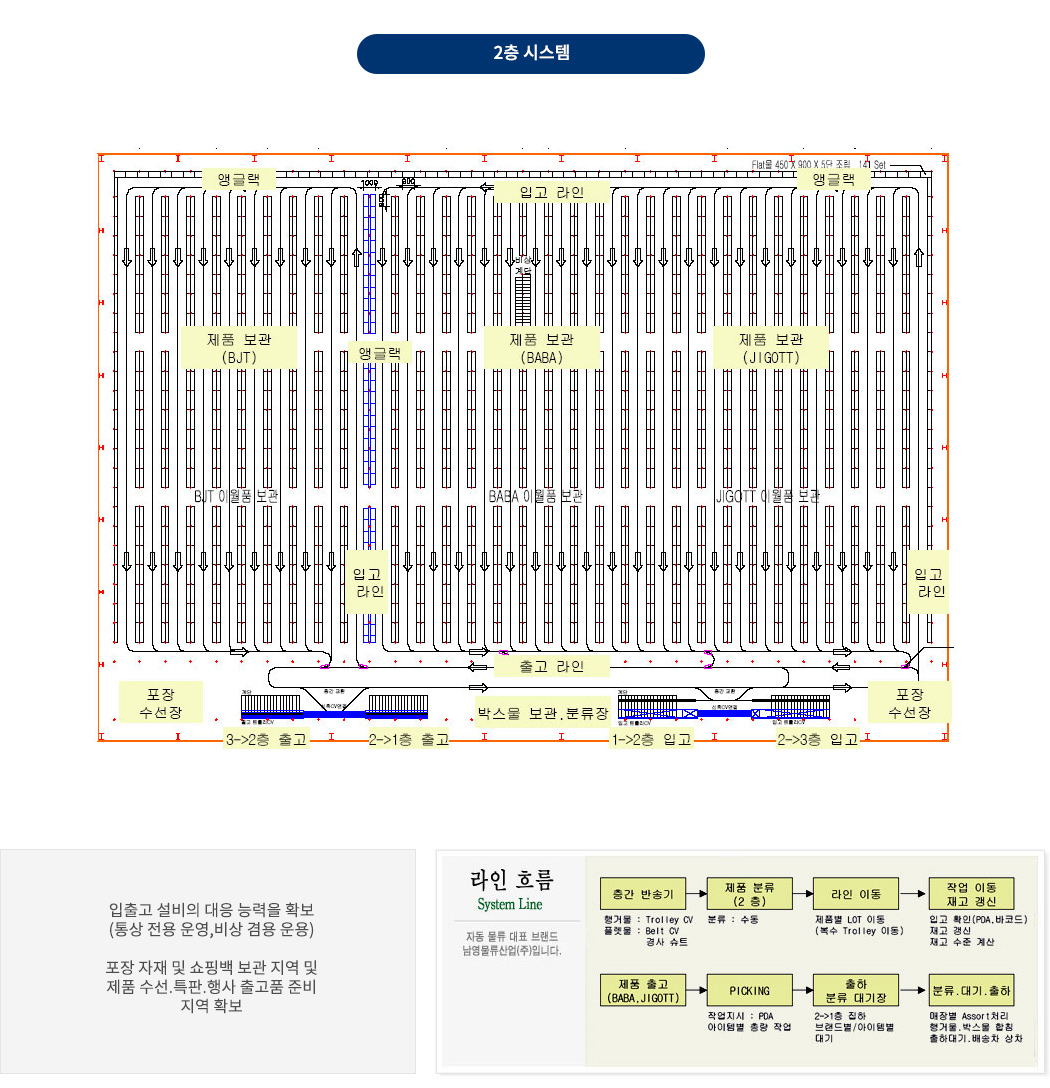

2층 시스템

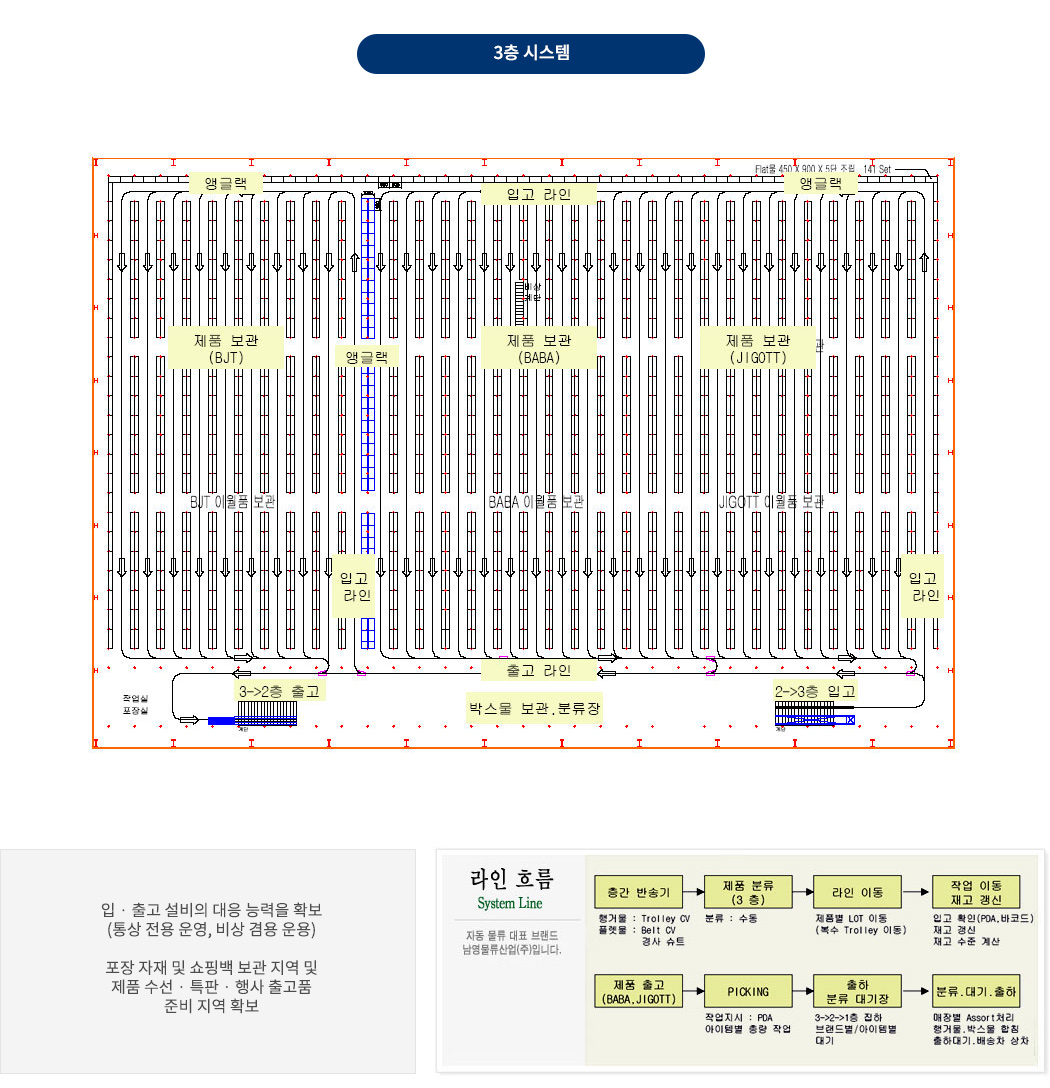

3층 시스템

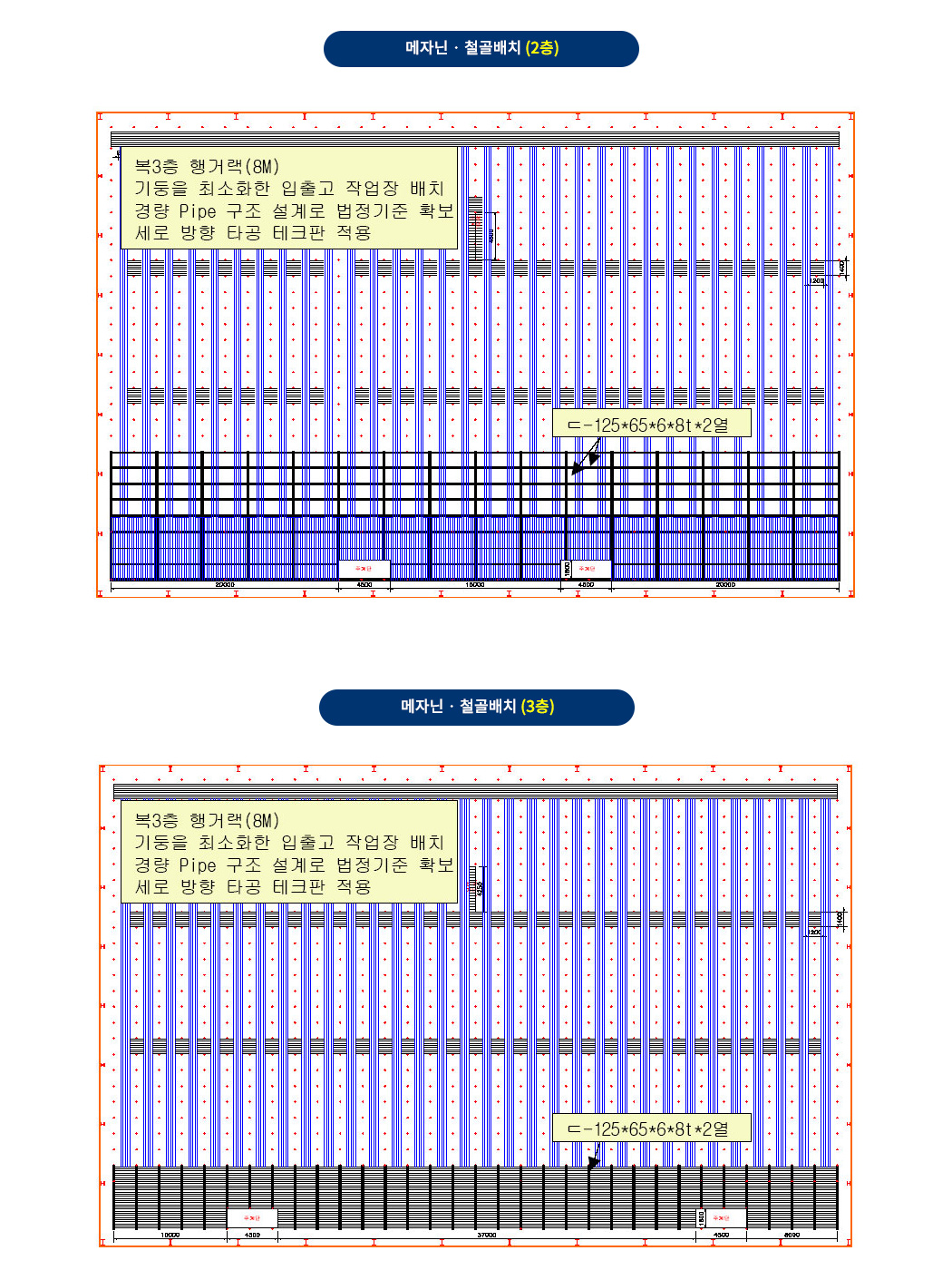

메자닌 철골배치

입.출하장 단면

행거렉 플랫랙 단면

고객조정사항

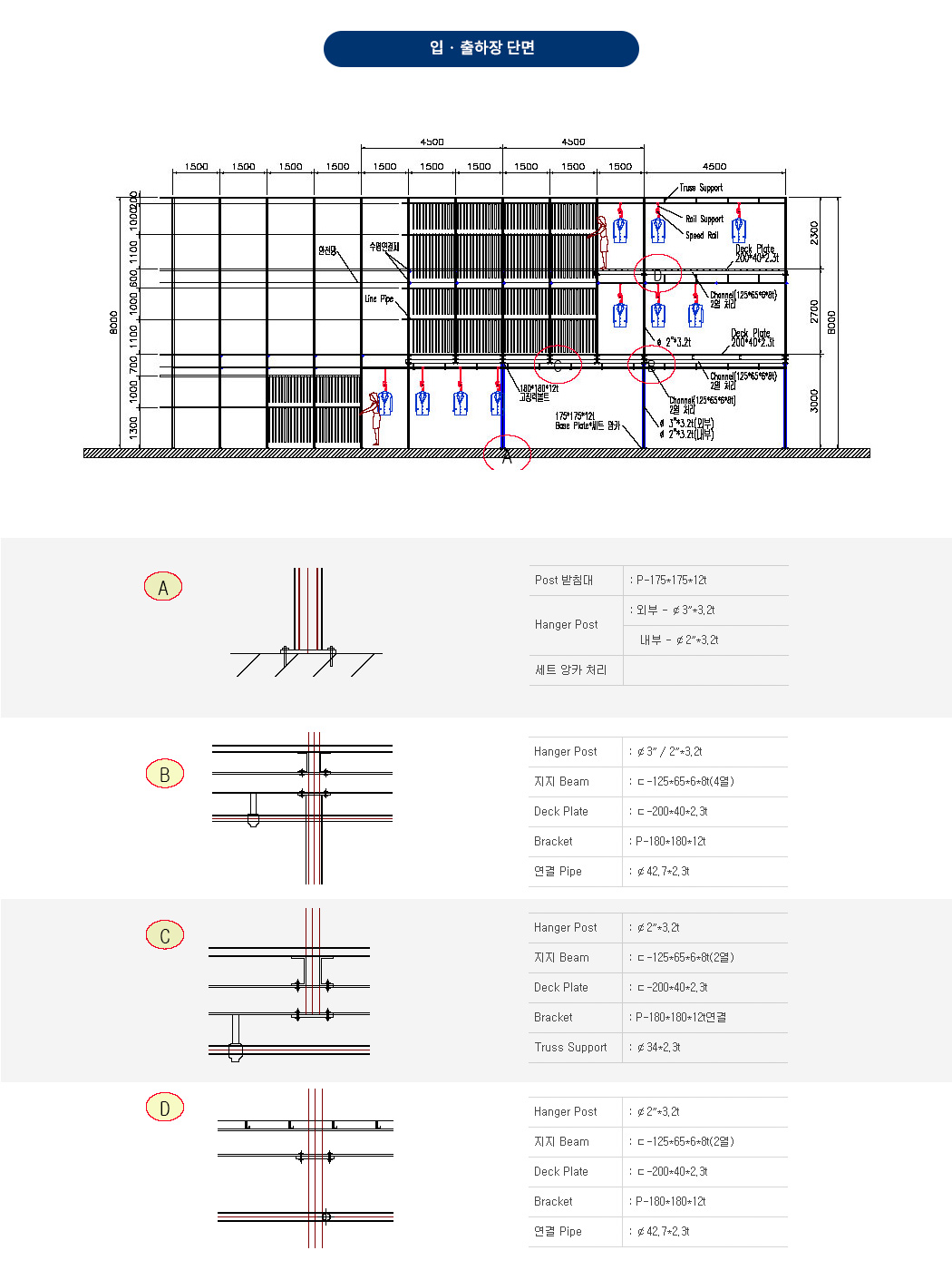

번호

명 칭

사 양   및   재 질

주 의 사 항

1

Hanger Post

￠ 3"/2"*3.2t

1단(￠90), 2~3단(￠ 60)

2

Post 받침대

￠ 80 * 6t

3

Deck Plate

ㄷ-200*40*2.3t

타공판, 측면 마감 처리

4

낙하방지턱

120*40*20*1.2t

2번 절곡 처리

5

안전망

50*50*1.2t

Mess망 구조

6

수평 연결재

￠ 42.7*3.2t

SPP

7

수평 연결재

￠ 42.7*2.3t

SPS

8

Rail Support

￠ 27.2*2.3t

9

Speed Rail

￠ 34*2.3t

10

C-Hanger

3.2t

11

Line Pipe

34*2.3t

옷걸이용

12

수직 연결재

￠ 27.2*2.3t

처짐 방지용

13

옷걸이 Bracket

300*70*3.2t

14

T-Clip

￠ 34용*3.2t

15

T-Clip

￠ 34용*3.2t

16

U-Clip

￠ 60용*3.2t

17

연결 Pipe

￠ 34*2.3t

세로 연결 파이프

18

Trolley Unit

1000*200

19

등기구(조명)

32W*2 Sets

절전형, 고휘도용

20

Angle Rack

450D*900L*2100H

5단 조립

21

Angle Rack

450D*1200L*2100H

6단 조립

1층 시스템

2층 시스템

3층 시스템

메자닌 철골배치

입.출하장 단면

행거렉 플랫랙 단면

고객조정사항

 ✔ 고객과의 조정사항

제품 특성과 운영 주체를 고려하여

• 아울렛 점포 공급 중심과 별도 조직을 고려해 제품은 운영의 독립성과 보관의 분리성을 중심으로 전개
• 백화점 점포 공급 중심인(BNX)와 (TANKUS)는 기존의 분리·분산 처리 업무 및 시스템을 통합하여 업무의 효율성과 흐름성을 향상
• 제품의 층간 이송과 재고 교환·입출고 처리를 위해 라인 이동 설비는 최대한 공용 이용 기준 센터의 대응 능력 향상 및 비상 대처력 제고를 위해
• 임대창고의 입출고 도크를 최대한 사용 가능 기준으로 배치 전개
• 층간별 제품 이동이 상호 가능하도록 시스템 설계
• 층별 제품 분류 및 포장·대기·작업장을 충분히 확보
• 입고 및 출고 V-Trolley 및 Belt CV의 공용 이용성 확보(정역전 가능)
• 주 계단을 넓게 하여 제품의 이동성과 사람의 접근성을 향상(1800 mm)
• 물량 파동과 시즌 교체에 따른 집중 반품 처리의 조정 장소 확보(1층)

센터 작업성과 진척 관리를 위해

• 보관 지역을 전면 가로 방향으로 배치하여 제품의 출고 우선으로 구성하고 작업 업무의 모니터링이 가능
• 입고 물량의 검수·대기장과 출하 물량의 분류 대기장을 적정한 수준으로 확보하여 단계별 업무의 작업 속도와 발란스를 고려
• 한방향 흐름의 라인 구성으로 작업의 혼선과 흐름의 정체를 최소화
• 복4층의 전면부를 건물선에서 일정거리 이격 처리하여 상호간 연락과 내부의 공기 순환 흐름을 부드럽게 처리

2단계 시스템 개선 및 방향성 검토

• 매장별 분류 및 조정을 위해 반자동 시스텀 적용하여 업무의 속도와 품질·서비스 수준을 향상
• 입출고 처리 및 피킹 작업의 무선 LAN System(PDA)도입 검토
• 창고 관리 및 진척 관리를 위한 WMS System 도입 검토
• 자사센터 구축을 위한 내부 역량 및 Data Base화 작업 실시
• 물량 수치, 작업량 수치, 인원 수치, 이동 수치,,,
• 새로운 센터 구축·전개를 위한 고민 새로운 센터 구축·전개를 위한 고민
